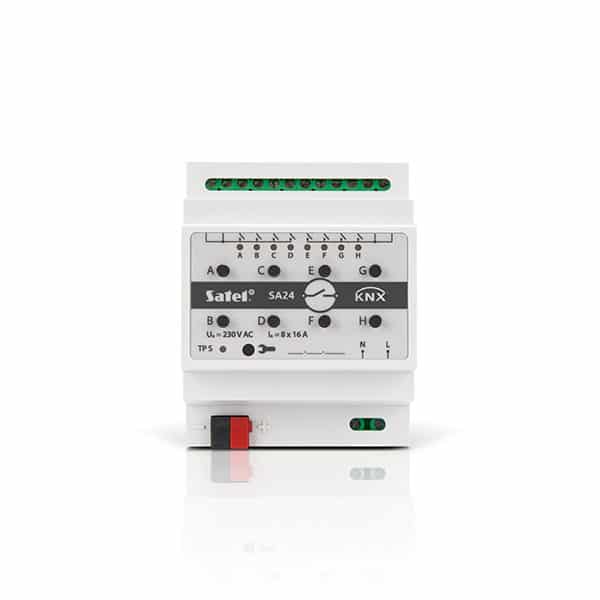

KNX-SA24 – Actuador universal de conmutación

SKU: KNX-SA24 Categorías: ,
Availability:

✅ Stock Disponible


  • comunicación con el bus KNX por medio del conector de bus integrado
  • información sobre el estado del módulo y de los respectivos canales
  • posibilidad de definir la reacción de cada uno de los canales en caso de pérdida y recuperación de la alimentación del bus KNX
  • posibilidad de definir la reacción de cada uno de los canales en caso de recuperación de la alimentación de la red
  • funciones de tiempo (parpadeo, demora en activación/desactivación, función escalera con opción de advertencia y con posibilidad de cambiar el tiempo de funcionamiento)
  • funciones lógicas (AND, NAND, OR, NOR, XOR, XNOR)
  • función de umbrales
  • funciones de seguridad
  • funciones de forzamiento de estado
  • posibilidad de realizar las escenas para cada uno de los canales por medio de los comandos de 1-bit y 8 bits
  • control manual del estado de cada uno de los canales por medio de los botones en la caja
  • diodos LED que indican el estado de cada uno de los canales
  • posibilidad de conmutar las cargas resistivas, inductivas y capacitivas
  • configuración del módulo por medio del programa ETS
  • montaje en armarios eléctricos en el carril DIN (35 mm)
VER PRECIO

✅ Stock Disponible

Garantía: 2 Years

ESPECIFICACIONES TECNICAS

Durabilidad de conmutación (número de conmutaciones) en categoría (AC1, 600 ciclos/h) > 10⁵ 16 A / 250 V AC
Durabilidad de conmutación (número de conmutaciones) en categoría (DC1, 600 ciclos/h) > 10⁵ 16 A / 24 V AC
Durabilidad de conmutación (número de conmutaciones) en categoría (AC3, I = 3,5 A) > 2,5 x 10⁵
Durabilidad de conmutación (número de conmutaciones) en categoría (con una carga de bombillas de 1000 W) > 0,9 x 10⁵
Lámparas fluorescentes (sin compensación) 3680 W
Lámparas fluorescentes (compensación paralela) 2500 W, 200 µF
Lámparas fluorescentes (compensación en serie) 3680 W, 200 µF
Lámparas fluorescentes compactas (sin compensación) 3680 W
Lámparas fluorescentes compactas (compensación paralela) 2500 W, 200 µF
Lámparas halógenas HV 230V 3680 W
Lámparas halógenas LV (transformador electrónico) 2500 W
Lámparas halógenas LV (transformador convencional) 2000 VA
Lámparas de mercurio de alta presión (sin compensación) 3680 W
Lámparas de mercurio de alta presión (compensación paralela) 3680 W, 200 µF
Lámparas incandescentes 3680 W
Número de pines en el carril DIN 4
Número de salidas de relé (2 rutas independientes, 4 relés por ruta) 8
Máxima frecuencia de conmutaciones (sin carga) 3 600 cykli/h
Máxima frecuencia de conmutaciones (con la carga nominal en categoría AC1) 600 cykli/h
Máximo número de direcciones grupales 256
Máximo número de asociaciones 256
Máximo número de objetos de comunicación 133
Máxima potencia de conmutación en categoría AC1 4 000 VA
Máximo tiempo de reacción al telegrama < 20 ms
Par máximo 0.5 N·m
Potencia máxima 5 W
Máxima corriente de impacto 168 A 20 ms; 800 A 200 µs
Sección máxima del cable 2.5 mm²
Peso 240 g
Corriente mínima de contactos 10 mA
Tensión del bus KNX 20…30 V DC
Tensión de alimentación 230
Capacidad de carga de corriente permanente del contacto 16 A
Carga capacitiva 16 A, max. 200 µF
Carga resistiva 3680 W
Consumo de corriente desde el bus KNX < 10 mA
Grado de protección IP IP20
Dimensiones de la caja 70 x 92 x 60 mm
Rango de temperaturas para el almacenamiento/ transporte -25°C…+70°C
Rango de temperaturas de trabajo 0°C…+45°C
Corriente nominal (potencia) de carga en categoría (AC1) 16 A / 250 V AC
Corriente nominal (potencia) de carga en categoría (AC15) 3 A / 120 V 1,5 A / 240 V (B300)
Corriente nominal (potencia) de carga en categoría (AC3) 750 W (silnik jednofazowy)
Corriente nominal (potencia) de carga en categoría (DC1) 16 A / 24 V DC
Corriente nominal (potencia) de carga en categoría (DC13) 0,22 A / 120 V 0,1 A / 250 V (R300)
SKU: KNX-SA24 Categorías: ,
