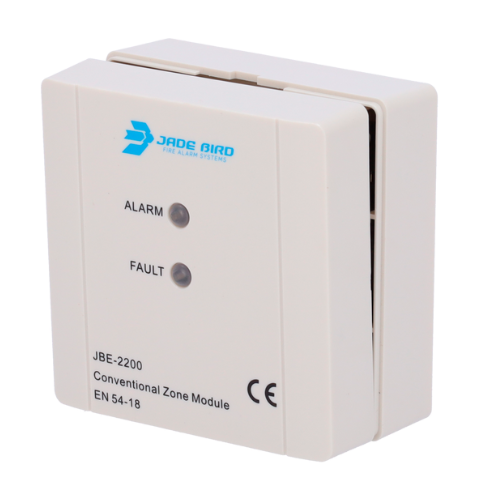

JBE-2200 – Módulo Analógico 1 Zona Convencional

Availability:

✅ Stock Disponible


  • Jade Bird
  • Módulo de zona convencional analógico
  • Alimentado del lazo o exterior (configurable)
  • Sin aislador
  • Supervisión de fuente de alimentación externa
  • Indicador LED frontal
  • Dirección programable mediante la herramienta JBE-AT1
  • Certificado EN 54-18
REGISTRO / PRECIO

✅ Stock Disponible

Garantía: 2 Years

ESPECIFICACIONES TÉCNICAS

Marca Jade Bird
Tipo Módulo de zona convencional
Tensión de trabajo DC 19 – 30 V
Conexión Bus de comunicación JBE 2-hilos, sin polaridad
Alimentación 24V DC a 2-hilos, sin polaridad
Cableado Par trenzado sin malla 0.5 – 2.5 mm2
Consumo alimentado desde el Loop ≤9 mA @24 V (Consumo del Loop – Reposo)
≤46 mA @24 V (Consumo del Loop – Activo )
Consumo alimentado con 24VDC ≤2 mA @24 V (Consumo del Loop)
≤8 mA @24 V (Consumo de 24 V DC – Reposo)
≤42 mA @24 V (Consumo de 24 V DC – Activo)
REOL zona 4.7 kΩ
REOL PSU externa 4.7 kΩ
Temp. de trabajo -10℃ ~ +55℃
Temp. almacenaje -20℃ ~ +60℃
Entorno ≤ 95% HR (40±2℃) (sin condensación ni hielo)
Direccionamiento Herramienta de direccionamiento JBE-AT1
Rango de dirección 1-200
Indicador LED Rojo (ALARM) Reposo: Parpadeando con polling de lazo
Alarma: Encendido fijo cuando se activa
Indicador LED Naranja (FAULT) Abierto: Encendido fijo
Tensión Baja: Parpadea 1 vez por segundo
Cortocircuito: Parpadea 2 veces por segundo
Sobreconsumo: Parpadeo continuo
Reset: Parpadea durante el reset (3 segundos)
Dimensiones 85×85×41 mm (largo x ancho x alto)
Peso 0.1 kg (incluyendo base)
Clasificación IP IP40
Indicador remoto LED con o sin resistencia en serie (Rs <4 kOhm)
Certificado EN 54-18:2005
EN 54-18:2005/AC:2007
