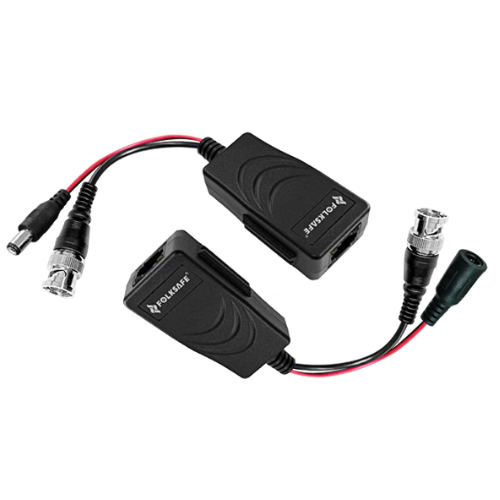

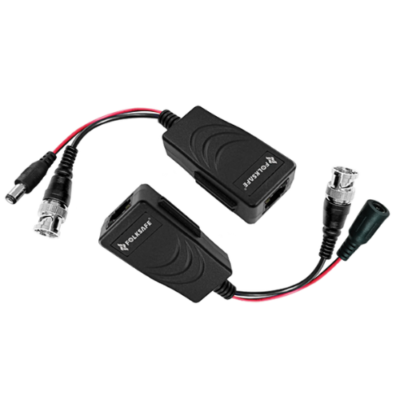

MC-802 – Transceptor pasivo de vídeo y alimentación especial HD-TVI , AHD, CVI
Availability:
✅ Stock Disponible
- Transceptor pasivo (balun) ,1 canal. UTP cat5e / 6
- Para (vídeo y alimentación)
- Compatible HD-TVI / CVI / AHD / CVBS
- Entrada/Salida vídeo BNC (macho)
- Ent./Sal. Alimentación Jack estándar
- Distancia transmisión máx 200 m
7,68€ 19,19€
✅ Stock Disponible
ESPECIFICACIONES TÉCNICAS
Transmisión en tiempo real a través de UTP cat5e / 6
No se requiere energía
Compatible con todas las cámaras analógicas HD-TVI / CVI / AHD / CVBS
Consulte la sección “Tabla de distancias de transmisión” para conocer la distancia de las cámaras 720P / 960P / 1080P / 3MP / 4MP / 5MP / 4K
Conector BNC macho con cable flexible mini-coaxial extendido
Conector RJ-45 para cable UTP
TVS (supresor de voltaje transitorio) de estado sólido incorporado para protección contra sobretensiones
Diseño de filtro de onda, diseño antiestático
Diseño de protección contra rayos Grado: Ⅲ
Inmunidad al ruido y diafonía de 60 dB
Rechazo excepcional de interferencias
Carcasa de plástico de ingeniería ABS
Nombre del producto Transmisor y receptor de potencia y video HD de un solo canal
Dispositivos aplicados Cámaras CCTV, monitores, DVR, conmutadores, codificadores IP y otros equipos CCTV
Video
Formato de video HD-TVI / CVI / AHD / CVBS
Frecuencia de funcionamiento DC a 71MHz
Rechazo de modo común / modo diferencial 15 KHz a 71 MHz 60 dB típ.
Impedancia
Coaxial: macho BNC 75Ω desequilibrado
UTP: RJ45 100Ω balanceado
Atenuación 1,5 dB típ. Max
Tipo de alambre
Cableado de red Un par trenzado sin blindaje (para cada señal de video) 24-16 AWG (0,5-1,31 mm)
Categoría Tipo UTP cat 5e / 6
Impedancia 100 ± 20 ohmios
Resistencia de bucle de CC 52 ohmios por 1000 pies (18 ohmios por 100 m)
Capacitancia diferencial 19 pF / ft máx. (62 pF / m máx.)
Entrada de energía 12V / 24V, DC / AC
Transmisión de energía 12V / 24V, DC / AC, a través de UTP cat5e / 6. consulte la tabla de distancias de potencia anterior
Conector Entrada / salida de video Conector BNC macho
Entrada / salida de video RJ45 Jack
Protección
Protección contra sobretensiones protección contra sobretensiones de estado sólido renovable
Entrada de video 2KV (modo común), 10 / 700us IEC61000-4-5 / 1955 (GB / T 1726, 5-1999)
Salida de video 2KV (modo diferencial), 10 / 700us IEC61000-4-5 / 1955 (GB / T 1726, 5-1999)
Mecánico
Carcasa de plástico de ingeniería ABS
Color de la carrocería Negro
Dimensiones (L * W * H) 60,4 * 29 * 20,4 mm (conector BNC y cable excluidos)
Peso neto 60g
Temperatura ambiental de funcionamiento -20º ~ 70º C
Humedad relativa 0 ~ 95% (sin condensación)
Temperatura de almacenamiento -40º ~ 150º C
Tipo de cámara HD-TVI HD-CVI HD-AHD
Cámara 720P 250 m (820 pies) 440 m (1443 pies) 320 m (1049 pies)
Cámara 960P No probado No probado 320 m (1049 pies)
Cámara 1080P 250 m (820 pies) 250 m (820 pies) 250 m (820 pies)
Cámara de 3 MP 250 m (820 pies) No probado 250 m (820 pies)
Cámara de 4 MP 180 m (590 pies) 200 m (656 pies) 200 m (656 pies)
Cámara de 5 MP 180 m (590 pies) No probado 180 m (590 pies)
Cámara 4K 130 m (426 pies) 200 m (656 pies) 150 m (492 pies)
Cámara CVBS 400 m (1312 pies)
